Камеры сборные одностороннего обслуживания серии KCО-УЭК-203 (ячейки KCО) предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной, или заземленной через дугогасящий реактор нейтралью.
Из камер КСО собираются распределительные устройства РП, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

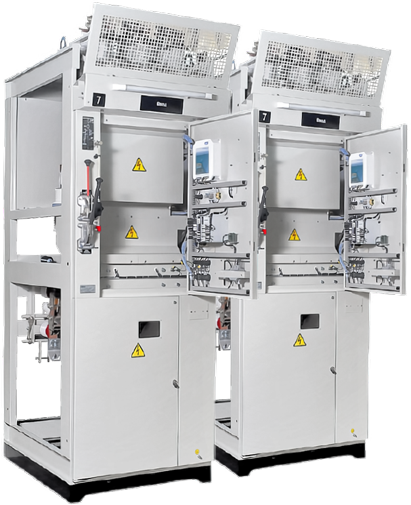

Устройство камеры КСО:
Из камер могут собираться распределительные устройства РП, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.
Камера представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Внутри камеры размещена аппаратура главных цепей. Рукоятки приводов и аппаратов управления расположены с фасадной стороны камеры. Реле защиты, управления, сигнализации приборы учета и измерения могут быть расположены как в низковольтном отсеке, так и с фасадной внутренней стороны верхней двери камеры.
Доступ в камеры КСО-203 обеспечивают две двери, расположенные в верхней и нижней части лицевой стороны.
Между отеком с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена перегородка, предотвращающая доступ в зону высокого напряжения. В камерах имеется устройство для установки лампы внутреннего освещения (лампа накаливания 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения.
Сборные шины камер имеют с фасада сетчатые или сплошные со смотровым окном ограждения. Все установленные в камере аппараты и приборы подлежат заземлению. Дверь в случае установки приборов вспомогательных цепей заземляется гибким проводом. На фасаде камеры в нижней части имеется шинка заземления, предназначенная для присоединения элементов к заземленному корпусу. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.
На фасаде размещена аппаратура в основном с задним присоединением проводов (реле защиты, управления, сигнализации, приборы учета и измерения). В камерах КСО с кабельными вводами предусмотрена возможность концевой разделки одного трехфазного кабеля сечением до 240 мм2.
Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления, сигнализации служит короб, расположенный в средней части камеры. Кроме того, в отсеке размещен выходной клеммник для выполнения межкамерных соединений вспомогательных цепей.
Возможность дооснащения:
-
Блокировка, не допускающая включения и отключения линейных и шинных разъединителей при включенном высоковольтном выключателе;
-
Блокировка, не допускающая включения заземляющих ножей при включенных рабочих ножах разъединителя;
-
Блокировка, не допускающая включения разъединителей при включенных заземляющих ножах;
-
Блокировка, не допускающая отключения и включения шинных разъединителей при включенном двигателе;
-
Блокировка, не допускающая включения выключателя ввода при включенных заземляющих ножах заземления сборных шин;
-
Блокировка, не допускающая включения шинного заземляющего ножа при включенном разъединителе любого из присоединений;
-
Блокировка, не допускающая доступ в силовую часть камеры при включенном шинном или линейном разъединителе.
Технические характеристики камер сборных одностороннего обслуживания
КСО-203, КСО-203М, серии «Александрит»
| Номинальное напряжение (линейное), кВ | 10(6) |
| Номинальное рабочее напряжение (линейное), кВ |
12(7.2) |
| Номинальный ток главных цепей, А | 100-630 А |
| Ток электродинамической стойкости для камер с вакуумными выключателем нагрузки, кА |
51 |
| Ток термической стойкости для камер с вакуумными выключателем нагрузки, кА |
51; 41 |
| Номинальный ток отключения (для камер с вакуумными выключателями), кА |
20 |
| Время протекания тока термической стойкости, с | 3 |
| Номинальный ток трансформаторов тока | 100; 150; 200; 300; 400; 600; 800; 1000А |
| Номинальный ток сборных шин и шинных мостов |
400; 630; 1000 |
| Исполнение автоматических выключателей | Стационарное / Выкатное |
Электрическая схема КСО-203, КСО-203М

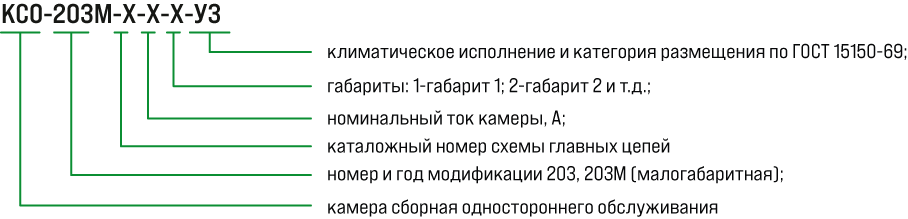

Пример записи заказа КСО-203, КСО-203М
