Камеры сборные одностороннего обслуживания серий KCО-УЭК-366 предназначены для работы в электрических установках переменного трехфазного тока частоты 50 и 60 Гц и напряжением 6 (10) кВ для системы с изолированной или заземлённой через дугогасящий реактор нейтралью.
Из камеры КСО собираются распределительные устройства РП, служащие для приема и распределения электроэнергии.

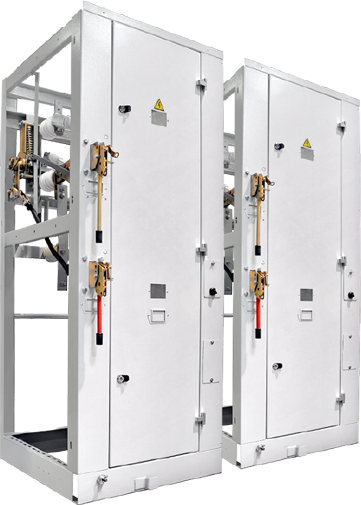

Устройство камеры КСО:
Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер. Камера представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Внутри камеры размещена аппаратура главных цепей. Рукоятки проводов и аппаратов управления расположены с фасадной стороны камеры/
Приборы учета и измерения могут быть расположены на фасадной и внутренней стороне двери камеры.
Доступ в камеры обеспечивает одна дверь. В камерах имеется устройство для установки лампы внутреннего освещения (лампа накаливания 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения. Сборные шины камер имеют с фасада сетчатые или сплошные со смотровым окном ограждения.
Все установленные в камере аппараты и приборы подлежат заземлению. Дверь в случае установки приборов вспомогательных цепей заземляется гибким проводом. На фасаде камеры в нижней части имеется шинка заземления, предназначенная для присоединения элементов к заземленному корпусу. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.
Возможность дооснащения:
-
Блокировка, не допускающая включения выключателя нагрузки при включенных заземляющих ножах;
-
Блокировка, не допускающая включения заземляющих ножей при включенном положении выключателя нагрузки;
-
С изолированными и неизолированными шинами.
Технические характеристики камер сборных одностороннего обслуживания
КСО-366, КСО-386 серии «Изумруд»
| Номинальное напряжение (линейное), кВ | 10 (6) |
| Номинальное рабочее напряжение (линейное), кВ | 12 (7.2) |
| Номинальный ток главных цепей, 400, А | 100-630 А |
| Ток электродинамической стойкости, кА: камер с выключателем нагрузки камер с разъединителем |
51 41 |
| Номинальный рабочий ток камер с предохранителями, А при Uh=6 кВ при ин=10 кВ |
20; 31.5; 50; 80; 100; 160 20; 31.5; 40; 50; 80; 100 |
| Климатическое исполнение и категория размещения | УЗ |

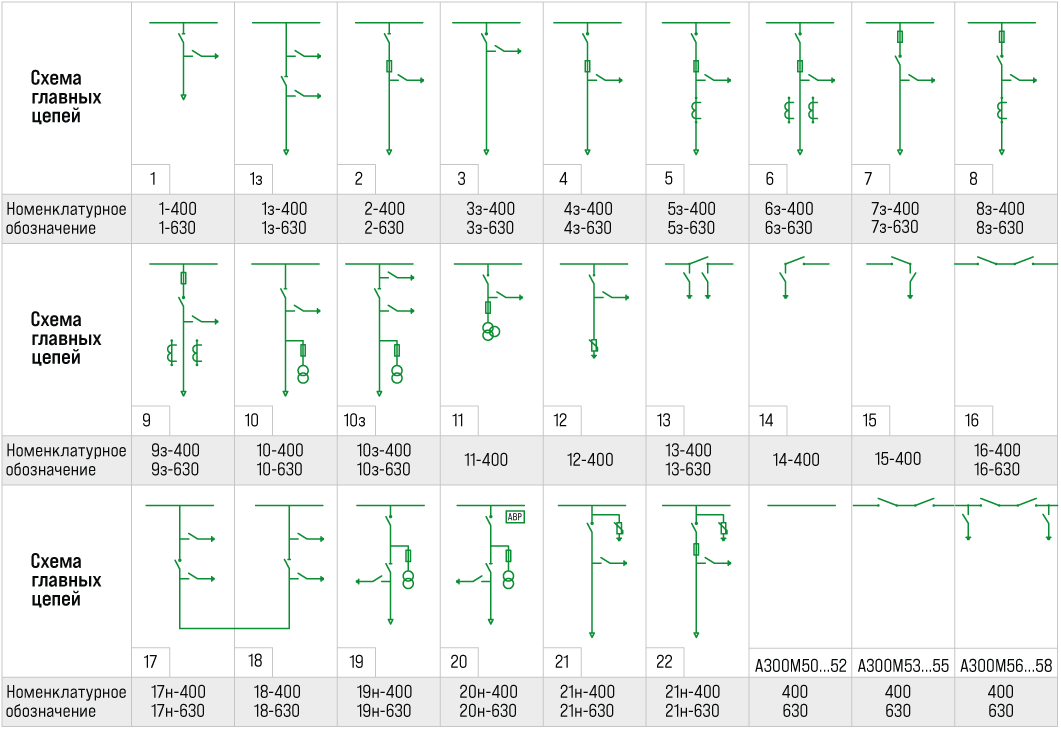

Электрическая схема КСО-366, КСО-386

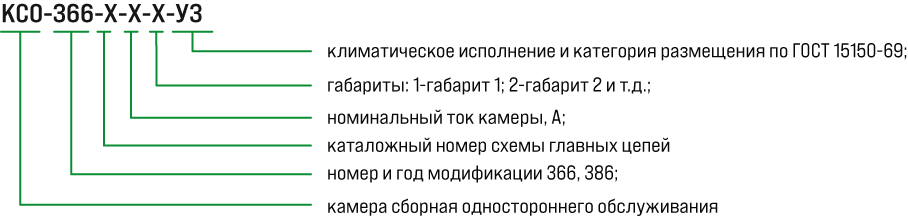

Пример записи заказа КСО-366, КСО-386
