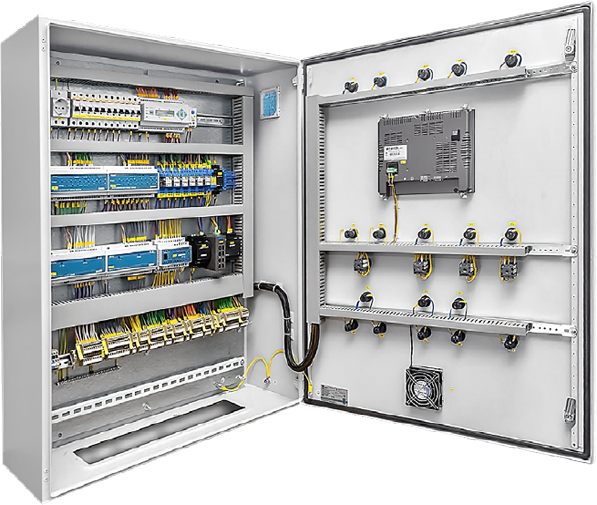

Шкаф управления технологическим оборудованием (ШУО-УЭК-М) предназначен для управления технологическим оборудованием, применяемым в нефтегазовых, производственных, горнодобывающих и сельскохозяйственных отраслях.
Шкаф ШУО может применяться для управления приводов задвижек и клапанов, как вручную, так и автоматически.
В ШУО, основным устройством управления является свободно-программируемый логический контроллер, который имеет аналоговые, дискретные и цифровые каналы управления, с помощью которых считывает с датчиков, реле, расходомеров и прочих устройств данные для контроля, мониторинга, безопасного и безаварийного управления системой технологического оборудования.
Возможность дооснащения:
- Индикация управления;
- Установка дисплея с отображением параметров работы, мнемосхемой, журналом ошибок и аварий, прочей необходимой информацией;
- Диспечеризация;
- АСКУЭ.
Технические характеристики шкафа управления технологическим оборудованием ШУО серии «Топаз»
| Соответствие стандартам | ГОСТ IEC 61439 |
| Номинальное рабочее напряжение |
220-380 В АС |
| Номинальная частота | 50 Гц |
| Номинальный ток | 20-100 А |
| Номинальный кратковременно выдерживаемый ток короткого замыкания |
10-35 кА |
| Степень защиты | до IP 54, IK 10 |
| Климатическое исполнение | УХЛ3.1 |

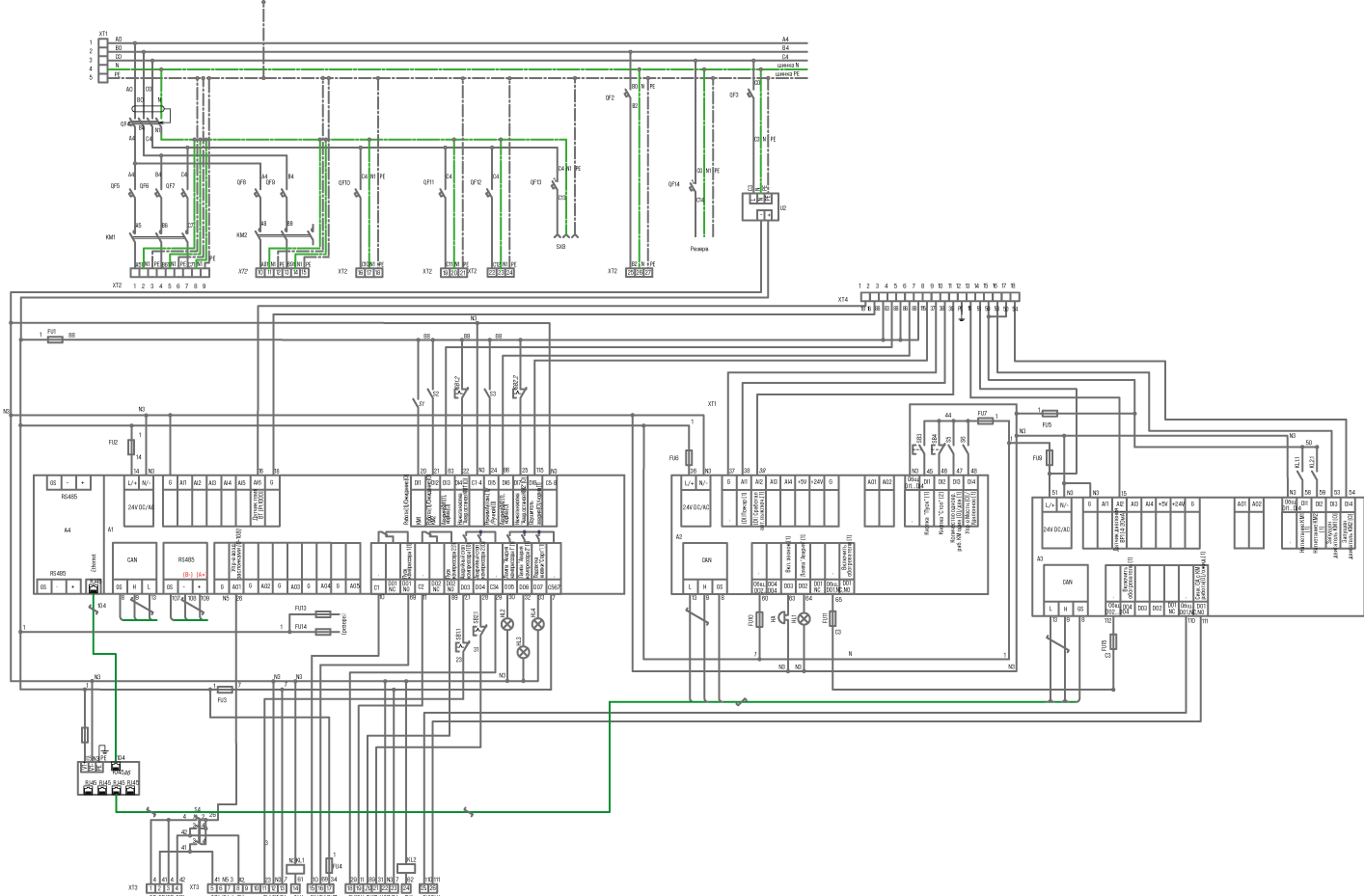

Электрическая схема шкафа управления технологическим оборудованием ШУО серии «Топаз»
