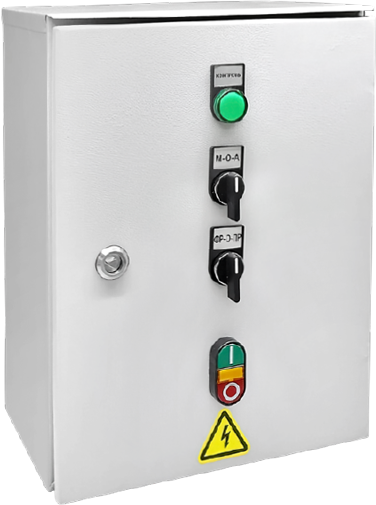

Ящики управления освещением (ЯУО-УЭК-М) предназначены для автоматического, местного, ручного или дистанционного (из диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, ДНаТ, люминесцентными и др.).
Возможность дооснащения:
- Зональное управление (в зависимости от требований заказчика);
- Уличное исполнение;
- Установка реле времени;
- Установка реле света;
- Утепление внутришкафного пространства.
Технические характеристики ящика управления освещением ЯУО, серии «Малахит»
| Соответствие стандартам | ГОСТ IEC 61439 |
| Номинальное рабочее напряжение | 220-380 В АС |
| Номинальная частота | 50 Гц |
| Номинальный ток | 10-100 А |
| Номинальный кратковременно-выдерживаемый ток короткого замыкания |
4,5-10 кА |
| Степень защиты | до IP 54, IK 10 |
| Климатическое исполнение | УХЛ3.1 |
| Исполнение | напольное/навесное |
| Ввод осуществляется напрямую на клеммы, либо через 5 контактную вилку-удлинитель | |

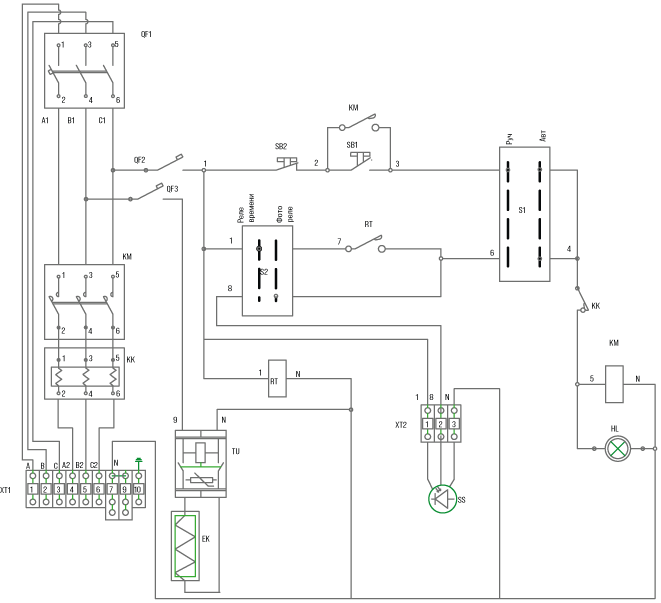

Электрическая схема ящика управления
освещением ЯУО, серии «Малахит»
